- 數字式保護器
- 真確RMS測量
- 漏電電流設定
- 特高漏電電流設定
- 6種IDMT特性曲線選擇
- 有限時間跳脫選擇
- 7個跳脫數值記錄
- 可編程繼電器輸出 - 故障信號
- 故障/跳脫LED指示
- 操作時間記錄
- 軟件鎖定功能
- 插入式接線端子
|
 |
Technical data
測量 真確RMS安培
額定電流 5A
故障電流數值設定範圍 2%至50%
跳脫時間設定範圍 0.05至1.00sec(0.01時間倍數)
特高故障電流數值設定範圍 2至990%或OFF
特高跳脫時間設定範圍 0.03-10.0(0.1秒)

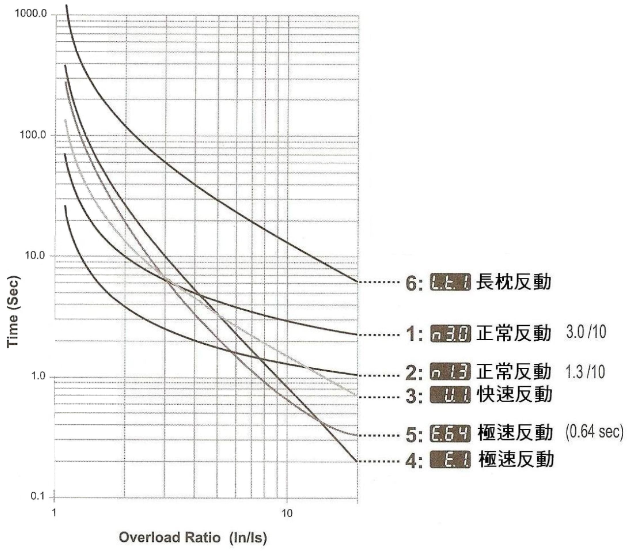

IDMT特性曲線圖表 Normal Inverse:3.0/10
Normal Inverse:1.3/10
Very Inverse
Extremely Inverse(standard)
Extremely Inverse(0.64)
Long Time Inverse
Definite Time
繼電器操作級別 In/Is >= 1.10
顯示範圍 0.0%~990%
>990% 顯示 'out'
最小敏感度 約0.5%
跳脫接點 SPDT 5A/220V AC K1:跳脫線圈接點
K2:可編程接點
供電範圍 220V AC, 50Hz
C.T. 輸入/負載 .../5A /1VA
重量 約600g
操作溫度 0°C至+70°C
標準 IEC 1000-4-4,IEC 1000-4-5,IEC 255-5
